QEFV 32/10

Name: QEFV 32/10
Brand: HAFNER Pneumatika

UNITOP kompakt henger

Bejelentkezés az árak megtekintéséhez

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

QEFV 32/10

UNITOP kompakt henger

Termék adat PDF

Letöltés

3D model

Letöltés

Termékszám	Csatlakozás	Dugattyúrúd menet	Dugattyúrúd átmérő	Lökethossz	Tömítés anyaga	Átmérő
QEFV 12/5	M5	M6 - külső menet	Ø6 mm	5 mm	poliuretán, NBR	Ø12
QEFV 12/10	M5	M6 - külső menet	Ø6 mm	10 mm	poliuretán, NBR	Ø12
QEFV 16/5	M5	M8 - külső menet	Ø8 mm	5 mm	poliuretán, NBR	Ø16
QEFV 16/10	M5	M8 - külső menet	Ø8 mm	10 mm	poliuretán, NBR	Ø16
QEFV 16/15	M5	M8 - külső menet	Ø8 mm	15 mm	poliuretán, NBR	Ø16
QEFV 16/20	M5	M8 - külső menet	Ø8 mm	20 mm	poliuretán, NBR	Ø16
QEFV 16/25	M5	M8 - külső menet	Ø8 mm	25 mm	poliuretán, NBR	Ø16
QEFV 20/5	M5	M10 x 1,25 - külső menet	Ø10 mm	5 mm	poliuretán, NBR	Ø20
QEFV 20/10	M5	M10 x 1,25 - külső menet	Ø10 mm	10 mm	poliuretán, NBR	Ø20
QEFV 20/15	M5	M10 x 1,25 - külső menet	Ø10 mm	15 mm	poliuretán, NBR	Ø20
QEFV 20/20	M5	M10 x 1,25 - külső menet	Ø10 mm	20 mm	poliuretán, NBR	Ø20
QEFV 20/25	M5	M10 x 1,25 - külső menet	Ø10 mm	25 mm	poliuretán, NBR	Ø20
QEFV 25/5	M5	M10 x 1,25 - külső menet	Ø10 mm	5 mm	poliuretán, NBR	Ø25
QEFV 25/10	M5	M10 x 1,25 - külső menet	Ø10 mm	10 mm	poliuretán, NBR	Ø25
QEFV 25/15	M5	M10 x 1,25 - külső menet	Ø10 mm	15 mm	poliuretán, NBR	Ø25
QEFV 25/20	M5	M10 x 1,25 - külső menet	Ø10 mm	20 mm	poliuretán, NBR	Ø25
QEFV 25/25	M5	M10 x 1,25 - külső menet	Ø10 mm	25 mm	poliuretán, NBR	Ø25
QEFV 32/5	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	5 mm	poliuretán, NBR	Ø32
QEFV 32/15	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	15 mm	poliuretán, NBR	Ø32
QEFV 32/20	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	20 mm	poliuretán, NBR	Ø32
QEFV 32/25	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	25 mm	poliuretán, NBR	Ø32
QEFV 40/5	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	5 mm	poliuretán, NBR	Ø40
QEFV 40/10	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	10 mm	poliuretán, NBR	Ø40
QEFV 40/15	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	15 mm	poliuretán, NBR	Ø40
QEFV 40/20	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	20 mm	poliuretán, NBR	Ø40
QEFV 40/25	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	25 mm	poliuretán, NBR	Ø40
QEFV 50/5	G 1/8"	M12 x 1,25 - külső menet	Ø16 mm	5 mm	poliuretán, NBR	Ø50
QEFV 50/10	G 1/8"	M12 x 1,25 - külső menet	Ø16 mm	10 mm	poliuretán, NBR	Ø50
QEFV 50/15	G 1/8"	M12 x 1,25 - külső menet	Ø16 mm	15 mm	poliuretán, NBR	Ø50
QEFV 50/20	G 1/8"	M12 x 1,25 - külső menet	Ø16 mm	20 mm	poliuretán, NBR	Ø50
QEFV 50/25	G 1/8"	M12 x 1,25 - külső menet	Ø16 mm	25 mm	poliuretán, NBR	Ø50
QEFV 63/5	G 1/8"	M12 x 1,5 - külső menet	Ø16 mm	5 mm	poliuretán, NBR	Ø63
QEFV 63/10	G 1/8"	M12 x 1,5 - külső menet	Ø16 mm	10 mm	poliuretán, NBR	Ø63
QEFV 63/15	G 1/8"	M12 x 1,5 - külső menet	Ø16 mm	15 mm	poliuretán, NBR	Ø63
QEFV 63/20	G 1/8"	M12 x 1,5 - külső menet	Ø16 mm	20 mm	poliuretán, NBR	Ø63
QEFV 63/25	G 1/8"	M12 x 1,5 - külső menet	Ø16 mm	25 mm	poliuretán, NBR	Ø63
QEFV 80/5	G 1/8"	M16 x 1,5 - külső menet	Ø20 mm	5 mm	poliuretán, NBR	Ø80
QEFV 80/10	G 1/8"	M16 x 1,5 - külső menet	Ø20 mm	10 mm	poliuretán, NBR	Ø80
QEFV 80/15	G 1/8"	M16 x 1,5 - külső menet	Ø20 mm	15 mm	poliuretán, NBR	Ø80
QEFV 80/20	G 1/8"	M16 x 1,5 - külső menet	Ø20 mm	20 mm	poliuretán, NBR	Ø80
QEFV 80/25	G 1/8"	M16 x 1,5 - külső menet	Ø20 mm	25 mm	poliuretán, NBR	Ø80
QEFV 100/5	G 1/4"	M16 x 1,5 - külső menet	Ø25 mm	5 mm	poliuretán, NBR	Ø100
QEFV 100/10	G 1/4"	M16 x 1,5 - külső menet	Ø25 mm	10 mm	poliuretán, NBR	Ø100
QEFV 100/15	G 1/4"	M16 x 1,5 - külső menet	Ø25 mm	15 mm	poliuretán, NBR	Ø100
QEFV 100/20	G 1/4"	M16 x 1,5 - külső menet	Ø25 mm	20 mm	poliuretán, NBR	Ø100
QEFV 100/25	G 1/4"	M16 x 1,5 - külső menet	Ø25 mm	25 mm	poliuretán, NBR	Ø100

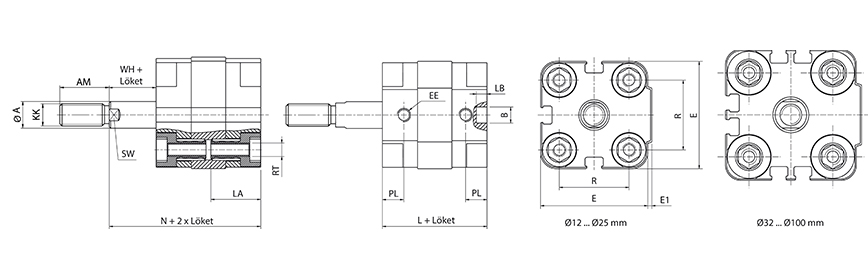

Típusszám	Ø [mm]	A	B	E	E1	L	N	R	T	AM	EE	KK	LA	LB	PL	RT	SW	WH
QEFV 12/...	Ø 12	6	6	29	1	35	42,5	18	1,5	16	M 5	M 6	16	4	6,5	M 4	5	7,5
QEFV 16/...	Ø 16	8	6	29	1	35	43,5	18	2	20	M 5	M 8	16	4	6,5	M 4	7	8,5
QEFV 20/...	Ø 20	10	6	36	1,5	39	46	22	2	22	M 5	M 10 x 1,25	18,5	4	8	M 5	9	7
QEFV 25/...	Ø 25	10	6	40	1,5	39	46	26	2	22	M 5	M 10 x 1,25	18,5	4	8	M 5	9	7
QEFV 32/...	Ø 32	12	6	50	2	42	49	32	2,8	22	G 1/8"	M 10 x 1,25	21,5	4	6,5	M 6	10	7
QEFV 40/...	Ø 40	12	6	60	2,5	45,5	54	42	2,8	22	G 1/8"	M 10 x 1,25	21,5	4	7,5	M 6	10	8,5
QEFV 50/...	Ø 50	16	6	68	3	45,5	55,5	50	3,5	24	G 1/8"	M 12 x 1,25	23,5	4	7,5	M 8	13	10
QEFV 63/...	Ø 63	16	8	87	4	51	61,5	62	3,5	24	G 1/8"	M 12 x 1,25	28,5	4	7,5	M 10	13	10,5
QEFV 80/...	Ø 80	20	8	107	4	62	75	82	4,5	32	G 1/8"	M 16 x 1,5	28,5	4	9,5	M 10	17	13
QEFV 100/...	Ø 100	25	8	128	5	68	83,5	103	6	40	G 1/4"	M 20 x 1,5	28,5	4	10,5	M 10	22	15,5

Csatlakozás:	G 1/8"
Dugattyú:	mágneses
Dugattyú anyaga:	alumínium
Dugattyúrúd anyaga:	keménykrómozott acél (CK45)
Dugattyú rúd helyzete:	alaphelyzetben kint
Dugattyúrúd menet:	M10 x 1,25 - külső menet
Dugattyúrúd átmérő:	Ø12 mm
Hengerfedelek anyaga:	eloxált alumínium
Hengertest anyaga:	eloxált alumínium
Húzóerő:	394 N
Hőmérséklet tartomány:	-20°C…+80°C
Közeg:	sűrített levegő
Lökethossz:	10 mm
Löketvég csillapítás:	rugalmas
Működés:	egyszeres
Tömítés anyaga:	poliuretán, NBR
Vezetőpersely anyaga:	szinterbronz
Átmérő:	Ø32
Üzemi nyomás:	1…10 bar
