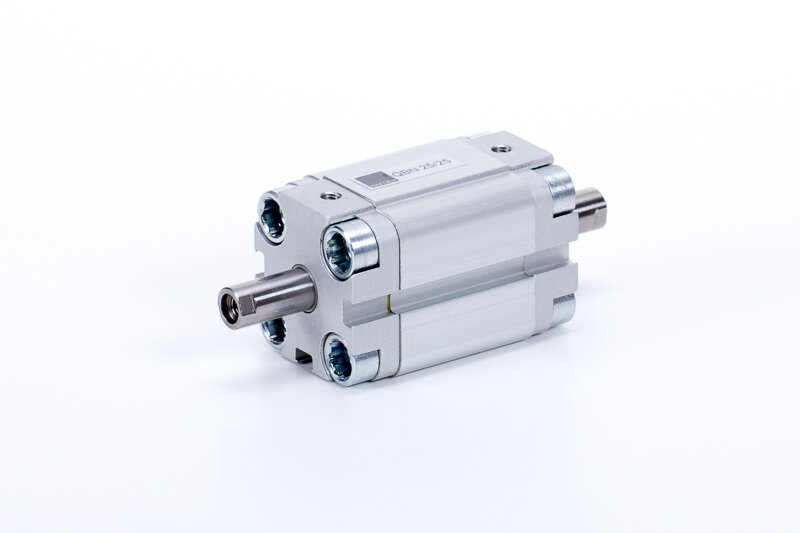

QBN 12/40

Name: QBN 12/40
Brand: HAFNER Pneumatika

UNITOP kompakt henger

Bejelentkezés az árak megtekintéséhez

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

QBN 12/40

UNITOP kompakt henger

Termék adat PDF

Letöltés

3D model

Letöltés

Termékszám	Csatlakozás	Dugattyúrúd menet	Dugattyúrúd átmérő	Lökethossz	Tömítés anyaga	Átmérő
QBN 12/5	M5	M3 - belső menet	Ø6 mm	5 mm	poliuretán, NBR	Ø12
QBN 12/10	M5	M3 - belső menet	Ø6 mm	10 mm	poliuretán, NBR	Ø12
QBN 12/15	M5	M3 - belső menet	Ø6 mm	15 mm	poliuretán, NBR	Ø12
QBN 12/20	M5	M3 - belső menet	Ø6 mm	20 mm	poliuretán, NBR	Ø12
QBN 12/25	M5	M3 - belső menet	Ø6 mm	25 mm	poliuretán, NBR	Ø12
QBN 12/30	M5	M3 - belső menet	Ø6 mm	30 mm	poliuretán, NBR	Ø12
QBN 16/5	M5	M4 - belső menet	Ø8 mm	5 mm	poliuretán, NBR	Ø16
QBN 16/10	M5	M4 - belső menet	Ø8 mm	10 mm	poliuretán, NBR	Ø16
QBN 16/15	M5	M4 - belső menet	Ø8 mm	15 mm	poliuretán, NBR	Ø16
QBN 16/20	M5	M4 - belső menet	Ø8 mm	20 mm	poliuretán, NBR	Ø16
QBN 16/25	M5	M4 - belső menet	Ø8 mm	25 mm	poliuretán, NBR	Ø16
QBN 16/30	M5	M4 - belső menet	Ø8 mm	30 mm	poliuretán, NBR	Ø16
QBN 16/40	M5	M4 - belső menet	Ø8 mm	40 mm	poliuretán, NBR	Ø16
QBN 20/5	M5	M5 - belső menet	Ø10 mm	5 mm	poliuretán, NBR	Ø20
QBN 20/10	M5	M5 - belső menet	Ø10 mm	10 mm	poliuretán, NBR	Ø20
QBN 20/15	M5	M5 - belső menet	Ø10 mm	15 mm	poliuretán, NBR	Ø20
QBN 20/20	M5	M5 - belső menet	Ø10 mm	20 mm	poliuretán, NBR	Ø20
QBN 20/25	M5	M5 - belső menet	Ø10 mm	25 mm	poliuretán, NBR	Ø20
QBN 20/30	M5	M5 - belső menet	Ø10 mm	30 mm	poliuretán, NBR	Ø20
QBN 20/40	M5	M5 - belső menet	Ø10 mm	40 mm	poliuretán, NBR	Ø20
QBN 20/50	M5	M5 - belső menet	Ø10 mm	50 mm	poliuretán, NBR	Ø20
QBN 25/5	M5	M5 - belső menet	Ø10 mm	5 mm	poliuretán, NBR	Ø25
QBN 25/10	M5	M5 - belső menet	Ø10 mm	10 mm	poliuretán, NBR	Ø25
QBN 25/15	M5	M5 - belső menet	Ø10 mm	15 mm	poliuretán, NBR	Ø25
QBN 25/20	M5	M5 - belső menet	Ø10 mm	20 mm	poliuretán, NBR	Ø25
QBN 25/25	M5	M5 - belső menet	Ø10 mm	25 mm	poliuretán, NBR	Ø25
QBN 25/30	M5	M5 - belső menet	Ø10 mm	30 mm	poliuretán, NBR	Ø25
QBN 25/40	M5	M5 - belső menet	Ø10 mm	40 mm	poliuretán, NBR	Ø25
QBN 25/50	M5	M5 - belső menet	Ø10 mm	50 mm	poliuretán, NBR	Ø25
QBN 32/5	G 1/8"	M6 - belső menet	Ø12 mm	5 mm	poliuretán, NBR	Ø32
QBN 32/10	G 1/8"	M6 - belső menet	Ø12 mm	10 mm	poliuretán, NBR	Ø32
QBN 32/15	G 1/8"	M6 - belső menet	Ø12 mm	15 mm	poliuretán, NBR	Ø32
QBN 32/20	G 1/8"	M6 - belső menet	Ø12 mm	20 mm	poliuretán, NBR	Ø32
QBN 32/25	G 1/8"	M6 - belső menet	Ø12 mm	25 mm	poliuretán, NBR	Ø32
QBN 32/30	G 1/8"	M6 - belső menet	Ø12 mm	30 mm	poliuretán, NBR	Ø32
QBN 32/40	G 1/8"	M6 - belső menet	Ø12 mm	40 mm	poliuretán, NBR	Ø32
QBN 32/50	G 1/8"	M6 - belső menet	Ø12 mm	50 mm	poliuretán, NBR	Ø32
QBN 32/60	G 1/8"	M6 - belső menet	Ø12 mm	60 mm	poliuretán, NBR	Ø32
QBN 32/80	G 1/8"	M6 - belső menet	Ø12 mm	80 mm	poliuretán, NBR	Ø32
QBN 32/100	G 1/8"	M6 - belső menet	Ø12 mm	100 mm	poliuretán, NBR	Ø32
QBN 32/125	G 1/8"	M6 - belső menet	Ø12 mm	125 mm	poliuretán, NBR	Ø32
QBN 32/150	G 1/8"	M6 - belső menet	Ø12 mm	150 mm	poliuretán, NBR	Ø32
QBN 40/5	G 1/8"	M6 - belső menet	Ø12 mm	5 mm	poliuretán, NBR	Ø40
QBN 40/10	G 1/8"	M6 - belső menet	Ø12 mm	10 mm	poliuretán, NBR	Ø40
QBN 40/15	G 1/8"	M6 - belső menet	Ø12 mm	15 mm	poliuretán, NBR	Ø40
QBN 40/20	G 1/8"	M6 - belső menet	Ø12 mm	20 mm	poliuretán, NBR	Ø40
QBN 40/25	G 1/8"	M6 - belső menet	Ø12 mm	25 mm	poliuretán, NBR	Ø40
QBN 40/30	G 1/8"	M6 - belső menet	Ø12 mm	30 mm	poliuretán, NBR	Ø40
QBN 40/40	G 1/8"	M6 - belső menet	Ø12 mm	40 mm	poliuretán, NBR	Ø40
QBN 40/50	G 1/8"	M6 - belső menet	Ø12 mm	50 mm	poliuretán, NBR	Ø40
QBN 40/60	G 1/8"	M6 - belső menet	Ø12 mm	60 mm	poliuretán, NBR	Ø40
QBN 40/80	G 1/8"	M6 - belső menet	Ø12 mm	80 mm	poliuretán, NBR	Ø40
QBN 40/100	G 1/8"	M6 - belső menet	Ø12 mm	100 mm	poliuretán, NBR	Ø40
QBN 40/125	G 1/8"	M6 - belső menet	Ø12 mm	125 mm	poliuretán, NBR	Ø40
QBN 40/150	G 1/8"	M6 - belső menet	Ø12 mm	150 mm	poliuretán, NBR	Ø40
QBN 50/5	G 1/8"	M8 - belső menet	Ø16 mm	5 mm	poliuretán, NBR	Ø50
QBN 50/10	G 1/8"	M8 - belső menet	Ø16 mm	10 mm	poliuretán, NBR	Ø50
QBN 50/15	G 1/8"	M8 - belső menet	Ø16 mm	15 mm	poliuretán, NBR	Ø50
QBN 50/20	G 1/8"	M8 - belső menet	Ø16 mm	20 mm	poliuretán, NBR	Ø50
QBN 50/25	G 1/8"	M8 - belső menet	Ø16 mm	25 mm	poliuretán, NBR	Ø50
QBN 50/30	G 1/8"	M8 - belső menet	Ø16 mm	30 mm	poliuretán, NBR	Ø50
QBN 50/40	G 1/8"	M8 - belső menet	Ø16 mm	40 mm	poliuretán, NBR	Ø50
QBN 50/50	G 1/8"	M8 - belső menet	Ø16 mm	50 mm	poliuretán, NBR	Ø50
QBN 50/60	G 1/8"	M8 - belső menet	Ø16 mm	60 mm	poliuretán, NBR	Ø50
QBN 50/80	G 1/8"	M8 - belső menet	Ø16 mm	80 mm	poliuretán, NBR	Ø50
QBN 50/100	G 1/8"	M8 - belső menet	Ø16 mm	100 mm	poliuretán, NBR	Ø50
QBN 50/125	G 1/8"	M8 - belső menet	Ø16 mm	125 mm	poliuretán, NBR	Ø50
QBN 50/150	G 1/8"	M8 - belső menet	Ø16 mm	150 mm	poliuretán, NBR	Ø50
QBN 50/200	G 1/8"	M8 - belső menet	Ø16 mm	200 mm	poliuretán, NBR	Ø50
QBN 63/5	G 1/8"	M8 - belső menet	Ø16 mm	5 mm	poliuretán, NBR	Ø63
QBN 63/10	G 1/8"	M8 - belső menet	Ø16 mm	10 mm	poliuretán, NBR	Ø63
QBN 63/15	G 1/8"	M8 - belső menet	Ø16 mm	15 mm	poliuretán, NBR	Ø63
QBN 63/20	G 1/8"	M8 - belső menet	Ø16 mm	20 mm	poliuretán, NBR	Ø63
QBN 63/25	G 1/8"	M8 - belső menet	Ø16 mm	25 mm	poliuretán, NBR	Ø63
QBN 63/30	G 1/8"	M8 - belső menet	Ø16 mm	30 mm	poliuretán, NBR	Ø63
QBN 63/40	G 1/8"	M8 - belső menet	Ø16 mm	40 mm	poliuretán, NBR	Ø63
QBN 63/50	G 1/8"	M8 - belső menet	Ø16 mm	50 mm	poliuretán, NBR	Ø63
QBN 63/60	G 1/8"	M8 - belső menet	Ø16 mm	60 mm	poliuretán, NBR	Ø63
QBN 63/80	G 1/8"	M8 - belső menet	Ø16 mm	80 mm	poliuretán, NBR	Ø63
QBN 63/100	G 1/8"	M8 - belső menet	Ø16 mm	100 mm	poliuretán, NBR	Ø63
QBN 63/125	G 1/8"	M8 - belső menet	Ø16 mm	125 mm	poliuretán, NBR	Ø63
QBN 63/150	G 1/8"	M8 - belső menet	Ø16 mm	150 mm	poliuretán, NBR	Ø63
QBN 63/200	G 1/8"	M8 - belső menet	Ø16 mm	200 mm	poliuretán, NBR	Ø63
QBN 80/5	G 1/8"	M10 - belső menet	Ø20 mm	5 mm	poliuretán, NBR	Ø80
QBN 80/10	G 1/8"	M10 - belső menet	Ø20 mm	10 mm	poliuretán, NBR	Ø80
QBN 80/15	G 1/8"	M10 - belső menet	Ø20 mm	15 mm	poliuretán, NBR	Ø80
QBN 80/20	G 1/8"	M10 - belső menet	Ø20 mm	20 mm	poliuretán, NBR	Ø80
QBN 80/25	G 1/8"	M10 - belső menet	Ø20 mm	25 mm	poliuretán, NBR	Ø80
QBN 80/30	G 1/8"	M10 - belső menet	Ø20 mm	30 mm	poliuretán, NBR	Ø80
QBN 80/40	G 1/8"	M10 - belső menet	Ø20 mm	40 mm	poliuretán, NBR	Ø80
QBN 80/50	G 1/8"	M10 - belső menet	Ø20 mm	50 mm	poliuretán, NBR	Ø80
QBN 80/60	G 1/8"	M10 - belső menet	Ø20 mm	60 mm	poliuretán, NBR	Ø80
QBN 80/80	G 1/8"	M10 - belső menet	Ø20 mm	80 mm	poliuretán, NBR	Ø80
QBN 80/100	G 1/8"	M10 - belső menet	Ø20 mm	100 mm	poliuretán, NBR	Ø80
QBN 80/125	G 1/8"	M10 - belső menet	Ø20 mm	125 mm	poliuretán, NBR	Ø80
QBN 80/150	G 1/8"	M10 - belső menet	Ø20 mm	150 mm	poliuretán, NBR	Ø80
QBN 80/200	G 1/8"	M10 - belső menet	Ø20 mm	200 mm	poliuretán, NBR	Ø80
QBN 100/5	G 1/4"	M12 - belső menet	Ø25 mm	5 mm	poliuretán, NBR	Ø100
QBN 100/10	G 1/4"	M12 - belső menet	Ø25 mm	10 mm	poliuretán, NBR	Ø100
QBN 100/15	G 1/4"	M12 - belső menet	Ø25 mm	15 mm	poliuretán, NBR	Ø100
QBN 100/20	G 1/4"	M12 - belső menet	Ø25 mm	20 mm	poliuretán, NBR	Ø100
QBN 100/25	G 1/4"	M12 - belső menet	Ø25 mm	25 mm	poliuretán, NBR	Ø100
QBN 100/30	G 1/4"	M12 - belső menet	Ø25 mm	30 mm	poliuretán, NBR	Ø100
QBN 100/40	G 1/4"	M12 - belső menet	Ø25 mm	40 mm	poliuretán, NBR	Ø100
QBN 100/50	G 1/4"	M12 - belső menet	Ø25 mm	50 mm	poliuretán, NBR	Ø100
QBN 100/60	G 1/4"	M12 - belső menet	Ø25 mm	60 mm	poliuretán, NBR	Ø100
QBN 100/80	G 1/4"	M12 - belső menet	Ø25 mm	80 mm	poliuretán, NBR	Ø100
QBN 100/100	G 1/4"	M12 - belső menet	Ø25 mm	100 mm	poliuretán, NBR	Ø100
QBN 100/125	G 1/4"	M12 - belső menet	Ø25 mm	125 mm	poliuretán, NBR	Ø100
QBN 100/150	G 1/4"	M12 - belső menet	Ø25 mm	150 mm	poliuretán, NBR	Ø100
QBN 100/200	G 1/4"	M12 - belső menet	Ø25 mm	200 mm	poliuretán, NBR	Ø100

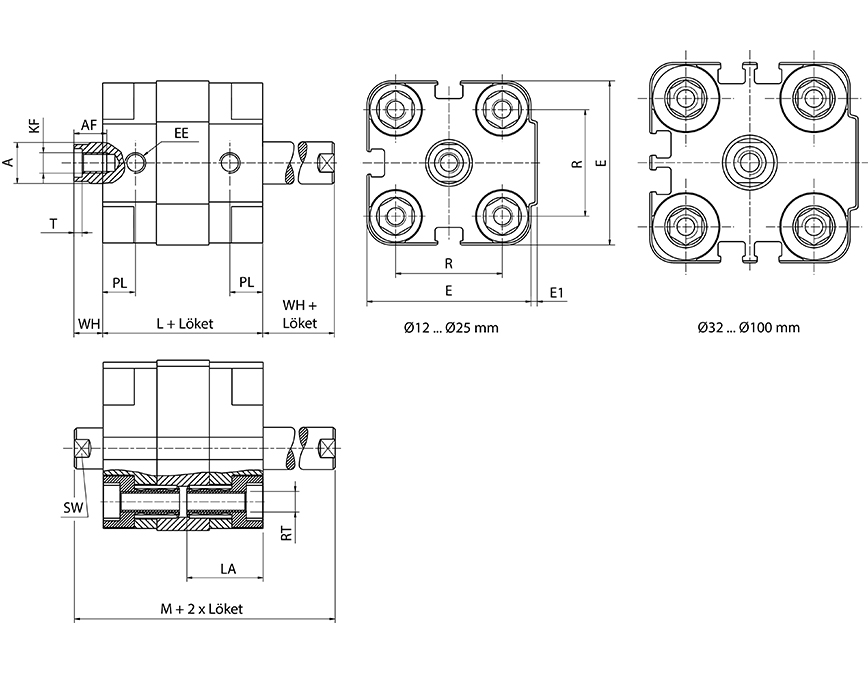

Típusszám	Ø [mm]	A	E	E1	L	M	R	T	AF	EE	KF	LA	PL	RT	SW	WH
QBN 12/...	Ø 12	6	29	1	35	50	18	1,5	6	M 5	M 3	16	6,5	M 4	5	7,5
QBN 16/...	Ø 16	8	29	1	35	52	18	2	8	M 5	M 4	16	6,5	M 4	7	8,5
QBN 20/...	Ø 20	10	36	1,5	39	53	22	2	8	M 5	M 5	18,5	8	M 5	9	7
QBN 25/...	Ø 25	10	40	1,5	39	53	26	2	8	M 5	M 5	18,5	8	M 5	9	7
QBN 32/...	Ø 32	12	50	2	42	56	32	2,8	10	G 1/8"	M 6	21,5	6,5	M 6	10	7
QBN 40/...	Ø 40	12	60	2,5	45,5	62,5	42	2,8	10	G 1/8"	M 6	21,5	7,5	M 6	10	8,5
QBN 50/...	Ø 50	16	68	3	45,5	65,5	50	3,5	12	G 1/8"	M 8	23,5	7,5	M 8	13	10
QBN 63/...	Ø 63	16	87	4	51	72	62	3,5	12	G 1/8"	M 8	28,5	7,5	M 10	13	10,5
QBN 80/...	Ø 80	20	107	4	62	88	82	4,5	16	G 1/8"	M 10	28,5	9,5	M 10	17	13
QBN 100/...	Ø 100	25	128	5	68	99	103	6	20	G 1/4"	M 12	28,5	10,5	M 10	22	15,5

Csatlakozás:	M5
Dugattyú:	mágneses
Dugattyú anyaga:	alumínium
Dugattyúrúd anyaga:	rozsdamentes acél (AISI 304)
Dugattyúrúd menet:	M3 - belső menet
Dugattyúrúd átmérő:	Ø6 mm
Funkció:	kettős működésű
Hengerfedelek anyaga:	eloxált alumínium
Hengertest anyaga:	eloxált alumínium
Húzóerő:	51 N
Hőmérséklet tartomány:	-20°C…+80°C
Közeg:	sűrített levegő
Lökethossz:	40 mm
Löketvég csillapítás:	rugalmas
Nyomóerő:	51 N
Tömítés anyaga:	poliuretán, NBR
Vezetőpersely anyaga:	szinterbronz
Átmérő:	Ø12
Üzemi nyomás:	1…10 bar
