CAF 10/5
Mini henger
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
CAF 10/5
Mini henger
| Termékszám | Csatlakozás | Dugattyúrúd menet | Dugattyúrúd átmérő | Lökethossz | Tömítés anyaga | Átmérő |
|---|

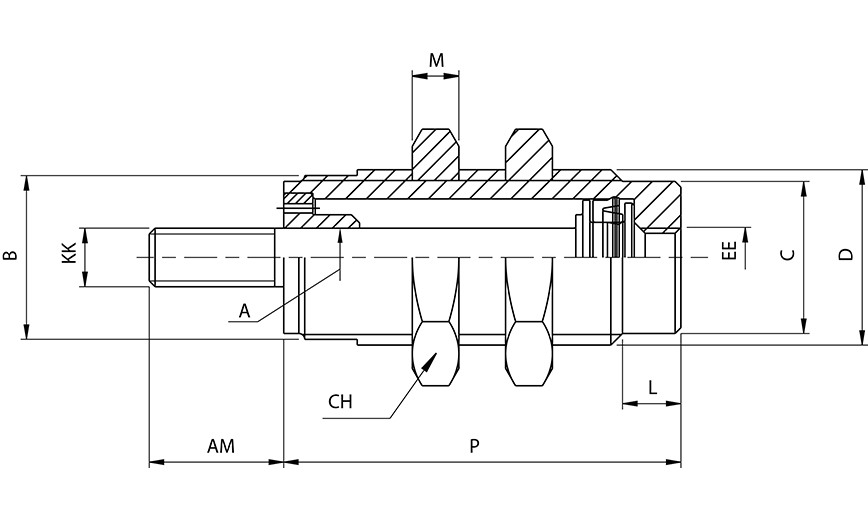

| Típusszám | Ø [mm] | A | B | C | D | L | M | P | AM | KK | EE | CH |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAF 6/5 | Ø 6 | 3 | 9 | 8,5 | M 10 x 1 | 5 | 3 | 18,5 | 9 | M 3 | M 5 | 14 |
| CAF 6/10 | Ø 6 | 3 | 9 | 8,5 | M 10 x 1 | 5 | 3 | 25,5 | 9 | M 3 | M 5 | 14 |
| CAF 6/15 | Ø 6 | 3 | 9 | 8,5 | M 10 x 1 | 5 | 3 | 32,5 | 9 | M 3 | M 5 | 14 |
| CAF 10/5 | Ø 10 | 5 | 14 | 13 | M 15 x 1,5 | 5 | 4 | 20,5 | 11,5 | M 4 | M 5 | 19 |
| CAF 10/10 | Ø 10 | 5 | 14 | 13 | M 15 x 1,5 | 5 | 4 | 27 | 11,5 | M 4 | M 5 | 19 |
| CAF 10/15 | Ø 10 | 5 | 14 | 13 | M 15 x 1,5 | 5 | 4 | 34 | 11,5 | M 4 | M 5 | 19 |
| CAF 16/5 | Ø 16 | 5 | 20 | 19 | M 22 x 1,5 | 6 | 5 | 23,5 | 14 | M 5 | M 5 | 27 |
| CAF 16/10 | Ø 16 | 5 | 20 | 19 | M 22 x 1,5 | 6 | 5 | 29,5 | 14 | M 5 | M 5 | 27 |
| CAF 16/15 | Ø 16 | 5 | 20 | 19 | M 22 x 1,5 | 6 | 5 | 36 | 14 | M 5 | M 5 | 27 |
| Elérhetőség: | Raktáron |
|---|---|
| Csatlakozás: | M5 |
| Dugattyú anyaga: | sárgaréz |
| Dugattyúrúd anyaga: | rozsdamentes acél (AISI 304) |
| Dugattyúrúd menet: | M4 - külső menet |
| Dugattyúrúd átmérő: | Ø5 mm |
| Hengerfedelek anyaga: | nikkezett réz |
| Hengertest anyaga: | nikkezett réz |
| Hőmérséklet tartomány: | -20°C…+80°C |
| Közeg: | sűrített levegő |
| Lökethossz: | 5 mm |
| Működés: | egyszeres |
| Nyomóerő: | 42 N |
| Tömítés anyaga: | poliuretán |
| Vezetőpersely anyaga: | szinterbronz |
| Átmérő: | Ø10 |
| Üzemi nyomás: | 2…7 bar |
