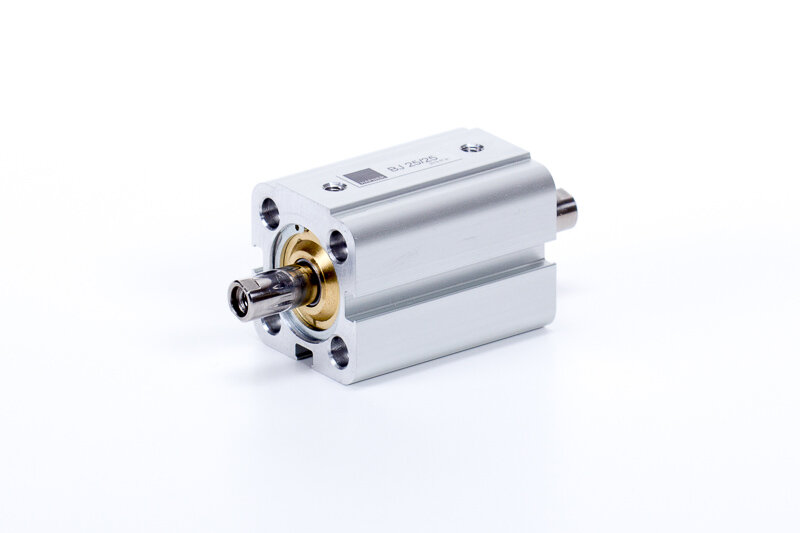

BJ 12/40

Name: BJ 12/40
Brand: HAFNER Pneumatika

Rövidlöketű kompakt henger

Bejelentkezés az árak megtekintéséhez

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

BJ 12/40

Rövidlöketű kompakt henger

Termék adat PDF

Letöltés

3D model

Letöltés

Termékszám	Csatlakozás	Dugattyúrúd menet	Dugattyúrúd átmérő	Lökethossz	Tömítés anyaga	Átmérő
BJ 12/5	M5	M3 - belső menet	Ø6 mm	5 mm	poliuretán, NBR	Ø12
BJ 12/10	M5	M3 - belső menet	Ø6 mm	10 mm	poliuretán, NBR	Ø12
BJ 12/15	M5	M3 - belső menet	Ø6 mm	15 mm	poliuretán, NBR	Ø12
BJ 12/20	M5	M3 - belső menet	Ø6 mm	20 mm	poliuretán, NBR	Ø12
BJ 12/25	M5	M3 - belső menet	Ø6 mm	25 mm	poliuretán, NBR	Ø12
BJ 12/30	M5	M3 - belső menet	Ø6 mm	30 mm	poliuretán, NBR	Ø12
BJ 16/5	M5	M4 - belső menet	Ø8 mm	5 mm	poliuretán, NBR	Ø16
BJ 16/10	M5	M4 - belső menet	Ø8 mm	10 mm	poliuretán, NBR	Ø16
BJ 16/15	M5	M4 - belső menet	Ø8 mm	15 mm	poliuretán, NBR	Ø16
BJ 16/20	M5	M4 - belső menet	Ø8 mm	20 mm	poliuretán, NBR	Ø16
BJ 16/25	M5	M4 - belső menet	Ø8 mm	25 mm	poliuretán, NBR	Ø16
BJ 16/30	M5	M4 - belső menet	Ø8 mm	30 mm	poliuretán, NBR	Ø16
BJ 16/40	M5	M4 - belső menet	Ø8 mm	40 mm	poliuretán, NBR	Ø16
BJ 20/5	M5	M5 - belső menet	Ø10 mm	5 mm	poliuretán, NBR	Ø20
BJ 20/10	M5	M5 - belső menet	Ø10 mm	10 mm	poliuretán, NBR	Ø20
BJ 20/15	M5	M5 - belső menet	Ø10 mm	15 mm	poliuretán, NBR	Ø20
BJ 20/20	M5	M5 - belső menet	Ø10 mm	20 mm	poliuretán, NBR	Ø20
BJ 20/25	M5	M5 - belső menet	Ø10 mm	25 mm	poliuretán, NBR	Ø20
BJ 20/30	M5	M5 - belső menet	Ø10 mm	30 mm	poliuretán, NBR	Ø20
BJ 20/40	M5	M5 - belső menet	Ø10 mm	40 mm	poliuretán, NBR	Ø20
BJ 20/50	M5	M5 - belső menet	Ø10 mm	50 mm	poliuretán, NBR	Ø20
BJ 25/5	M5	M5 - belső menet	Ø10 mm	5 mm	poliuretán, NBR	Ø25
BJ 25/10	M5	M5 - belső menet	Ø10 mm	10 mm	poliuretán, NBR	Ø25
BJ 25/15	M5	M5 - belső menet	Ø10 mm	15 mm	poliuretán, NBR	Ø25
BJ 25/20	M5	M5 - belső menet	Ø10 mm	20 mm	poliuretán, NBR	Ø25
BJ 25/25	M5	M5 - belső menet	Ø10 mm	25 mm	poliuretán, NBR	Ø25
BJ 25/30	M5	M5 - belső menet	Ø10 mm	30 mm	poliuretán, NBR	Ø25
BJ 25/40	M5	M5 - belső menet	Ø10 mm	40 mm	poliuretán, NBR	Ø25
BJ 25/50	M5	M5 - belső menet	Ø10 mm	50 mm	poliuretán, NBR	Ø25
BJ 32/5	G 1/8"	M6 - belső menet	Ø12 mm	5 mm	poliuretán, NBR	Ø32
BJ 32/10	G 1/8"	M6 - belső menet	Ø12 mm	10 mm	poliuretán, NBR	Ø32
BJ 32/15	G 1/8"	M6 - belső menet	Ø12 mm	15 mm	poliuretán, NBR	Ø32
BJ 32/20	G 1/8"	M6 - belső menet	Ø12 mm	20 mm	poliuretán, NBR	Ø32
BJ 32/25	G 1/8"	M6 - belső menet	Ø12 mm	25 mm	poliuretán, NBR	Ø32
BJ 32/30	G 1/8"	M6 - belső menet	Ø12 mm	30 mm	poliuretán, NBR	Ø32
BJ 32/40	G 1/8"	M6 - belső menet	Ø12 mm	40 mm	poliuretán, NBR	Ø32
BJ 32/50	G 1/8"	M6 - belső menet	Ø12 mm	50 mm	poliuretán, NBR	Ø32
BJ 32/75	G 1/8"	M6 - belső menet	Ø12 mm	75 mm	poliuretán, NBR	Ø32
BJ 32/100	G 1/8"	M6 - belső menet	Ø12 mm	100 mm	poliuretán, NBR	Ø32
BJ 40/5	G 1/8"	M6 - belső menet	Ø12 mm	5 mm	poliuretán, NBR	Ø40
BJ 40/10	G 1/8"	M6 - belső menet	Ø12 mm	10 mm	poliuretán, NBR	Ø40
BJ 40/15	G 1/8"	M6 - belső menet	Ø12 mm	15 mm	poliuretán, NBR	Ø40
BJ 40/20	G 1/8"	M6 - belső menet	Ø12 mm	20 mm	poliuretán, NBR	Ø40
BJ 40/25	G 1/8"	M6 - belső menet	Ø12 mm	25 mm	poliuretán, NBR	Ø40
BJ 40/30	G 1/8"	M6 - belső menet	Ø12 mm	30 mm	poliuretán, NBR	Ø40
BJ 40/40	G 1/8"	M6 - belső menet	Ø12 mm	40 mm	poliuretán, NBR	Ø40
BJ 40/50	G 1/8"	M6 - belső menet	Ø12 mm	50 mm	poliuretán, NBR	Ø40
BJ 40/75	G 1/8"	M6 - belső menet	Ø12 mm	75 mm	poliuretán, NBR	Ø40
BJ 40/100	G 1/8"	M6 - belső menet	Ø12 mm	100 mm	poliuretán, NBR	Ø40
BJ 50/5	G 1/8"	M8 - belső menet	Ø16 mm	5 mm	poliuretán, NBR	Ø50
BJ 50/10	G 1/8"	M8 - belső menet	Ø16 mm	10 mm	poliuretán, NBR	Ø50
BJ 50/15	G 1/8"	M8 - belső menet	Ø16 mm	15 mm	poliuretán, NBR	Ø50
BJ 50/20	G 1/8"	M8 - belső menet	Ø16 mm	20 mm	poliuretán, NBR	Ø50
BJ 50/25	G 1/8"	M8 - belső menet	Ø16 mm	25 mm	poliuretán, NBR	Ø50
BJ 50/30	G 1/8"	M8 - belső menet	Ø16 mm	30 mm	poliuretán, NBR	Ø50
BJ 50/40	G 1/8"	M8 - belső menet	Ø16 mm	40 mm	poliuretán, NBR	Ø50
BJ 50/50	G 1/8"	M8 - belső menet	Ø16 mm	50 mm	poliuretán, NBR	Ø50
BJ 50/75	G 1/8"	M8 - belső menet	Ø16 mm	75 mm	poliuretán, NBR	Ø50
BJ 50/100	G 1/8"	M8 - belső menet	Ø16 mm	100 mm	poliuretán, NBR	Ø50
BJ 63/5	G 1/8"	M8 - belső menet	Ø16 mm	5 mm	poliuretán, NBR	Ø63
BJ 63/10	G 1/8"	M8 - belső menet	Ø16 mm	10 mm	poliuretán, NBR	Ø63
BJ 63/15	G 1/8"	M8 - belső menet	Ø16 mm	15 mm	poliuretán, NBR	Ø63
BJ 63/20	G 1/8"	M8 - belső menet	Ø16 mm	20 mm	poliuretán, NBR	Ø63
BJ 63/25	G 1/8"	M8 - belső menet	Ø16 mm	25 mm	poliuretán, NBR	Ø63
BJ 63/30	G 1/8"	M8 - belső menet	Ø16 mm	30 mm	poliuretán, NBR	Ø63
BJ 63/40	G 1/8"	M8 - belső menet	Ø16 mm	40 mm	poliuretán, NBR	Ø63
BJ 63/50	G 1/8"	M8 - belső menet	Ø16 mm	50 mm	poliuretán, NBR	Ø63
BJ 63/75	G 1/8"	M8 - belső menet	Ø16 mm	75 mm	poliuretán, NBR	Ø63
BJ 63/100	G 1/8"	M8 - belső menet	Ø16 mm	100 mm	poliuretán, NBR	Ø63
BJ 80/5	G 1/8"	M10 - belső menet	Ø20 mm	5 mm	poliuretán, NBR	Ø80
BJ 80/10	G 1/8"	M10 - belső menet	Ø20 mm	10 mm	poliuretán, NBR	Ø80
BJ 80/15	G 1/8"	M10 - belső menet	Ø20 mm	15 mm	poliuretán, NBR	Ø80
BJ 80/20	G 1/8"	M10 - belső menet	Ø20 mm	20 mm	poliuretán, NBR	Ø80
BJ 80/25	G 1/8"	M10 - belső menet	Ø20 mm	25 mm	poliuretán, NBR	Ø80
BJ 80/30	G 1/8"	M10 - belső menet	Ø20 mm	30 mm	poliuretán, NBR	Ø80
BJ 80/40	G 1/8"	M10 - belső menet	Ø20 mm	40 mm	poliuretán, NBR	Ø80
BJ 80/50	G 1/8"	M10 - belső menet	Ø20 mm	50 mm	poliuretán, NBR	Ø80
BJ 80/75	G 1/8"	M10 - belső menet	Ø20 mm	75 mm	poliuretán, NBR	Ø80
BJ 80/100	G 1/8"	M10 - belső menet	Ø20 mm	100 mm	poliuretán, NBR	Ø80
BJ 100/5	G 1/4"	M12 - belső menet	Ø25 mm	5 mm	poliuretán, NBR	Ø100
BJ 100/10	G 1/4"	M12 - belső menet	Ø25 mm	10 mm	poliuretán, NBR	Ø100
BJ 100/15	G 1/4"	M12 - belső menet	Ø25 mm	15 mm	poliuretán, NBR	Ø100
BJ 100/20	G 1/4"	M12 - belső menet	Ø25 mm	20 mm	poliuretán, NBR	Ø100
BJ 100/25	G 1/4"	M12 - belső menet	Ø25 mm	25 mm	poliuretán, NBR	Ø100
BJ 100/30	G 1/4"	M12 - belső menet	Ø25 mm	30 mm	poliuretán, NBR	Ø100
BJ 100/40	G 1/4"	M12 - belső menet	Ø25 mm	40 mm	poliuretán, NBR	Ø100
BJ 100/50	G 1/4"	M12 - belső menet	Ø25 mm	50 mm	poliuretán, NBR	Ø100
BJ 100/75	G 1/4"	M12 - belső menet	Ø25 mm	75 mm	poliuretán, NBR	Ø100
BJ 100/100	G 1/4"	M12 - belső menet	Ø25 mm	100 mm	poliuretán, NBR	Ø100

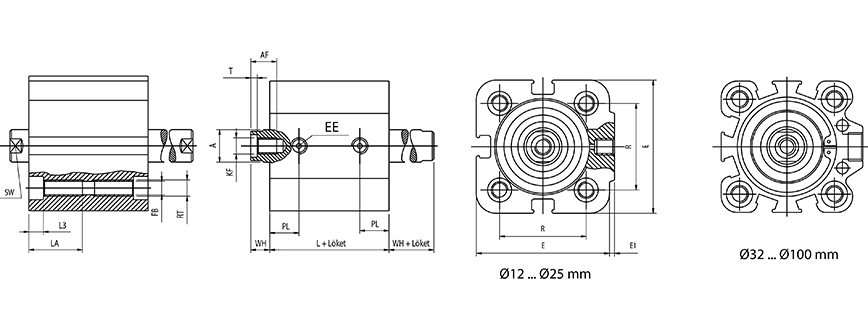

Típusszám	Ø [mm]	A	E	E1	FB	L	L3	R	T	AF	EE	KF	LA	PL	RT	SW	WH
BJ 12/...	Ø 12	6	29	1	3,3	28	3,5	18	1,5	6	M 5	M 3	12,5	7,5	M 4	5	6
BJ 16/...	Ø 16	8	29	1	3,3	30,5	3,5	18	2	8	M 5	M 4	14,5	8,5	M 4	7	6
BJ 20/...	Ø 20	10	36	1,5	4,2	31,5	4,5	22	2	8	M 5	M 5	16,5	9	M 5	9	6
BJ 25/...	Ø 25	10	40	1,5	4,2	31,5	4,5	26	2	8	M 5	M 5	16,5	9	M 5	9	6
BJ 32/...	Ø 32	12	45	3,5	5	32	5,7	32,5	2,8	10	G 1/8"	M 6	21,7	10	M 6	10	7
BJ 40/...	Ø 40	12	52	5	5	38,5	5,7	38	2,8	10	G 1/8"	M 6	21,7	11	M 6	10	7,2
BJ 50/...	Ø 50	16	63,5	7	6,8	39	6,8	46,5	3,5	12	G 1/8"	M 8	22,8	11	M 8	13	8,5
BJ 63/...	Ø 63	16	77	7	6,8	46	6,8	56,5	3,5	12	G 1/8"	M 8	22,8	11,5	M 8	13	8
BJ 80/...	Ø 80	20	92	10	8,5	54	9	72	4,5	16	G 1/8"	M 10	25	14	M 10	17	11
BJ 100/...	Ø 100	25	113	13	8,5	65	9	89	6	20	G 1/4"	M 12	25	17,5	M 10	22	12

Csatlakozás:	M5
Dugattyú:	mágneses
Dugattyú anyaga:	alumínium
Dugattyúrúd anyaga:	rozsdamentes acél (AISI 304)
Dugattyúrúd menet:	M3 - belső menet
Dugattyúrúd átmérő:	Ø6 mm
Funkció:	kettős működésű
Hengerfedelek anyaga:	eloxált alumínium
Hengertest anyaga:	eloxált alumínium
Húzóerő:	45 N
Hőmérséklet tartomány:	-20°C…+80°C
Közeg:	sűrített levegő
Lökethossz:	40 mm
Löketvég csillapítás:	rugalmas
Nyomóerő:	45 N
Tömítés anyaga:	poliuretán, NBR
Vezetőpersely anyaga:	szinterbronz
Átmérő:	Ø12
Üzemi nyomás:	1…10 bar
