AF 32/25

Name: AF 32/25
Brand: HAFNER Pneumatika

Körprofil henger

Bejelentkezés az árak megtekintéséhez

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

AF 32/25

Körprofil henger

Termék adat PDF

Letöltés

3D model

Letöltés

Termékszám	Csatlakozás	Dugattyúrúd menet	Dugattyúrúd átmérő	Lökethossz	Tömítés anyaga	Átmérő
AF 32/10	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	10 mm	poliuretán, NBR	Ø32
AF 32/50	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	50 mm	poliuretán, NBR	Ø32
AF 32/80	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	80 mm	poliuretán, NBR	Ø32
AF 32/100	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	100 mm	poliuretán, NBR	Ø32
AF 32/125	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	125 mm	poliuretán, NBR	Ø32
AF 32/160	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	160 mm	poliuretán, NBR	Ø32
AF 32/200	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	200 mm	poliuretán, NBR	Ø32
AF 32/250	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	250 mm	poliuretán, NBR	Ø32
AF 32/320	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	320 mm	poliuretán, NBR	Ø32
AF 32/400	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	400 mm	poliuretán, NBR	Ø32
AF 32/500	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	500 mm	poliuretán, NBR	Ø32
AF 40/10	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	10 mm	poliuretán, NBR	Ø40
AF 40/25	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	25 mm	poliuretán, NBR	Ø40
AF 40/50	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	50 mm	poliuretán, NBR	Ø40
AF 40/80	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	80 mm	poliuretán, NBR	Ø40
AF 40/100	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	100 mm	poliuretán, NBR	Ø40
AF 40/125	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	125 mm	poliuretán, NBR	Ø40
AF 40/160	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	160 mm	poliuretán, NBR	Ø40
AF 40/200	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	200 mm	poliuretán, NBR	Ø40
AF 40/250	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	250 mm	poliuretán, NBR	Ø40
AF 40/320	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	320 mm	poliuretán, NBR	Ø40
AF 40/400	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	400 mm	poliuretán, NBR	Ø40
AF 40/500	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	500 mm	poliuretán, NBR	Ø40
AF 50/10	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	10 mm	poliuretán, NBR	Ø50
AF 50/25	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	25 mm	poliuretán, NBR	Ø50
AF 50/50	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	50 mm	poliuretán, NBR	Ø50
AF 50/80	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	80 mm	poliuretán, NBR	Ø50
AF 50/100	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	100 mm	poliuretán, NBR	Ø50
AF 50/125	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	125 mm	poliuretán, NBR	Ø50
AF 50/160	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	160 mm	poliuretán, NBR	Ø50
AF 50/200	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	200 mm	poliuretán, NBR	Ø50
AF 50/250	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	250 mm	poliuretán, NBR	Ø50
AF 50/320	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	320 mm	poliuretán, NBR	Ø50
AF 50/400	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	400 mm	poliuretán, NBR	Ø50
AF 50/500	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	500 mm	poliuretán, NBR	Ø50
AF 63/10	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	10 mm	poliuretán, NBR	Ø63
AF 63/25	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	25 mm	poliuretán, NBR	Ø63
AF 63/50	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	50 mm	poliuretán, NBR	Ø63
AF 63/80	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	80 mm	poliuretán, NBR	Ø63
AF 63/100	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	100 mm	poliuretán, NBR	Ø63
AF 63/125	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	125 mm	poliuretán, NBR	Ø63
AF 63/160	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	160 mm	poliuretán, NBR	Ø63
AF 63/200	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	200 mm	poliuretán, NBR	Ø63
AF 63/250	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	250 mm	poliuretán, NBR	Ø63
AF 63/320	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	320 mm	poliuretán, NBR	Ø63
AF 63/400	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	400 mm	poliuretán, NBR	Ø63
AF 63/500	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	500 mm	poliuretán, NBR	Ø63

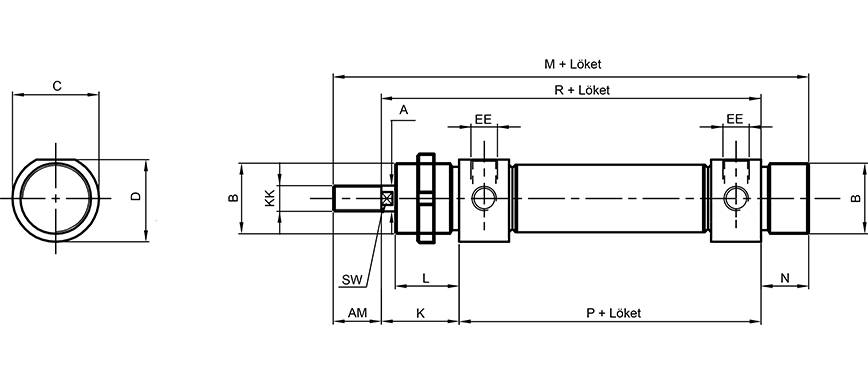

Típusszám	Ø [mm]	A	B	C	D	K	L	M	N	P	R	AM	EE	KK	SW
AF 32/...	Ø 32	12	M 30 x 1,5	38	36,5	38	30	168	14	96	134	20	G 1/8"	M 10 x 1,25	10
AF 40/...	Ø 40	16	M 38 x 1,5	46	44	45	35	196	16	111	156	24	G 1/4"	M 12 x 1,25	12
AF 50/...	Ø 50	20	M 45 x 1,5	57	55	50	38	220	18	120	170	32	G 1/4"	M 16 x 1,5	16
AF 63/...	Ø 63	20	M 45 x 1,5	70	67,5	50	38	224	18	124	174	32	G 3/8"	M 16 x 1,5	16

Csatlakozás:	G 1/8"
Dugattyú:	mágneses
Dugattyú anyaga:	eloxált alumínium
Dugattyúrúd anyaga:	rozsdamentes, saválló acél (AISI 316)
Dugattyúrúd menet:	M10 x 1,25 - külső menet
Dugattyúrúd átmérő:	Ø12 mm
Funkció:	kettős működésű
Hengerfedelek anyaga:	eloxált alumínium
Hengertest anyaga:	rozsdamentes acél
Húzóerő:	394 N
Hőmérséklet tartomány:	-20°C…+80°C
Közeg:	sűrített levegő
Lökethossz:	25 mm
Löketvég csillapítás:	rugalmas
Nyomóerő:	458 N
Tömítés anyaga:	poliuretán, NBR
Vezetőpersely anyaga:	szinterbronz
Átmérő:	Ø32
Üzemi nyomás:	1…10 bar
