955P-4
Dugaszolható könyök összekötő
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
955P-4
Dugaszolható könyök összekötő
| Termékszám |
|---|

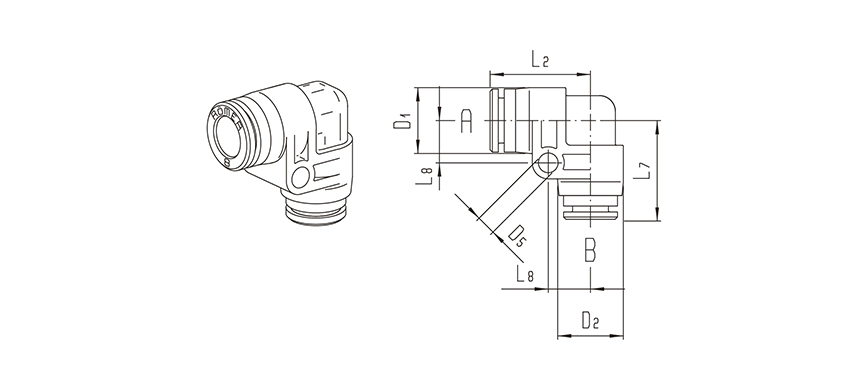

| Típusszám | Csőméret A | Csőméret B | L2 | L7 | L8 | D1 | D2 | D5 |
|---|---|---|---|---|---|---|---|---|
| 955P-4 | 4 | 4 | 18,5 | 18,5 | 8,3 | 12,5 | 12,5 | 4,3 |
| 955P-6-4 | 6 | 4 | 19 | 18,5 | 8,3 | 12,5 | 12,5 | 4,3 |
| 955P-6 | 6 | 6 | 19 | 19 | 8,3 | 12,5 | 12,5 | 4,3 |
| 955P-8-6 | 8 | 6 | 22 | 21,5 | 9,3 | 14,5 | 14,5 | 4,3 |
| 955P-8 | 8 | 8 | 22 | 22 | 9,3 | 14,5 | 14,5 | 4,3 |
| 955P-10-6 | 10 | 6 | 26 | 25 | 12 | 17 | 17 | 4,3 |
| 955P-10-8 | 10 | 8 | 26 | 25,5 | 12 | 17 | 17 | 4,3 |
| 955P-10 | 10 | 10 | 26 | 26 | 12 | 17 | 17 | 4,3 |
| 955P-12 | 12 | 12 | 31 | 31 | 12 | 23 | 23 | 4,3 |
| 955P-14 | 14 | 14 | 31 | 31 | 12 | 23 | 23 | 4,3 |
| 955P-16 | 16 | 16 | 32 | 32 | 12 | 25 | 25 | 4,3 |
| 955P-22 | 22 | 22 | 40 | 40 | 16 | 34 | 34 | 5,4 |
| Elérhetőség: | Raktáron |
|---|---|
| Anyag: | POM |
| Csatlakozás | Csőméret: | Ø4 |
| Csatlakozó hüvely anyaga: | nikkelezett réz |
| Csatlakozó test anyaga: | POM |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Gyűrű anyaga: | nikkelezett réz/POM |
| Hőmérséklet tartomány: | -20°C…+60°C |
| Kivitel: | összekötő |
| Közeg: | sűrített levegő, víz |
| Méret: | Ø4 |
| Névleges nyomás: | 0…16 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | 0…16 bar |
