954M-8
Dugaszolható T-összekötő
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
954M-8
Dugaszolható T-összekötő
| Termékszám |
|---|

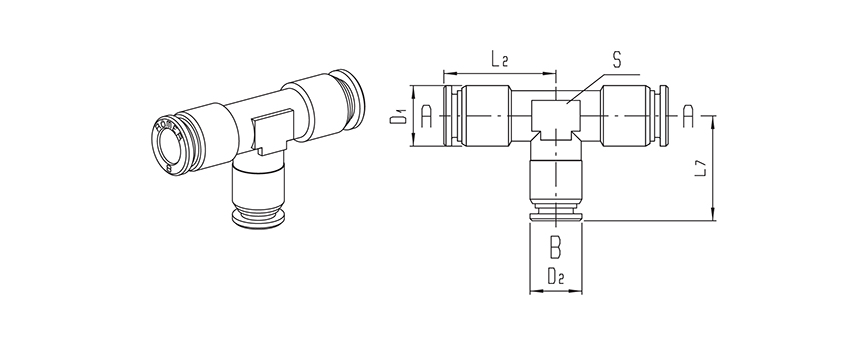

| Típusszám | Csőméret A | Csőméret B | L2 | L7 | D1 | D2 | S |
|---|---|---|---|---|---|---|---|
| 954M-4 | 4 | 4 | 18,5 | 18,5 | 12,5 | 12,5 | 9 |
| 954M-6-4 | 6 | 4 | 19,5 | 18,5 | 12,5 | 12,5 | 9 |
| 954M-6 | 6 | 6 | 19,5 | 19,5 | 12,5 | 12,5 | 9 |
| 954M-8-6 | 8 | 6 | 25,5 | 24 | 14 | 12 | 12 |
| 954M-8 | 8 | 8 | 25,5 | 25,5 | 14 | 14 | 12 |
| 954M-10-8 | 10 | 8 | 29,5 | 27,5 | 16,5 | 14 | 13 |
| 954M-10 | 10 | 10 | 29,5 | 29,5 | 16,5 | 16,5 | 13 |
| Elérhetőség: | Raktáron |
|---|---|
| Anyag: | nikkelezett réz |
| Csatlakozás | Csőméret: | Ø8 |
| Csatlakozó hüvely anyaga: | nikkelezett réz |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Gyűrű anyaga: | nikkelezett réz/POM |
| Hőmérséklet tartomány: | -20°C…+80°C |
| Kivitel: | összekötő |
| Közeg: | sűrített levegő, víz |
| Méret: | Ø8 |
| Névleges nyomás: | 0…20 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő gyűrű anyaga: | rozsdamentes acél |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | 0…20 bar |
