951X4-6F-M5
Dugaszolható egyenes csatlakozó - INOX
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
951X4-6F-M5
Dugaszolható egyenes csatlakozó - INOX
| Termékszám | Csatlakozás | Csatlakozás | Csőméret |
|---|

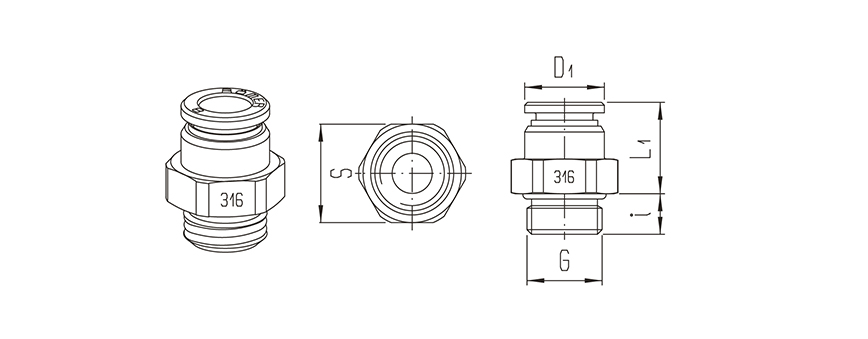

| Típusszám | Csőméret | Csatlakozás G | L1 | i | D1 | S |
|---|---|---|---|---|---|---|
| 951X4-4F-M5 | 4 | M 5 | 16,5 | 3,5 | 8 | 8 |
| 951X4-4F-1/8 | 4 | G 1/8" | 14 | 5 | 10 | 13 |
| 951X4-6F-M5 | 6 | M 5 | 17,5 | 3,5 | 10 | 10 |
| 951X4-6F-1/8 | 6 | G 1/8" | 15 | 5 | 12 | 13 |
| 951X4-6F-1/4 | 6 | G 1/4" | 14,5 | 7 | 12 | 17 |
| 951X4-8F-1/8 | 8 | G 1/8" | 20 | 5 | 14 | 14 |
| 951X4-8F-1/4 | 8 | G 1/4" | 16 | 7 | 14 | 17 |
| 951X4-8F-3/8 | 8 | G 3/8" | 16 | 8 | 14 | 19 |
| 951X4-10F-1/4 | 10 | G 1/4" | 22,5 | 7 | 16,5 | 17 |
| 951X4-10F-3/8 | 10 | G 3/8" | 17,5 | 8 | 16,5 | 19 |
| 951X4-10F-1/2 | 10 | G 1/2" | 15,5 | 9 | 16,5 | 24 |
| 951X4-12F-1/4 | 12 | G 1/4" | 25 | 7 | 20 | 22 |
| 951X4-12F-3/8 | 12 | G 3/8" | 19,5 | 8 | 20 | 22 |
| Anyag: | rozsdamentes acél |
|---|---|
| Csatlakozás: | M5 |
| Csatlakozás | Csőméret: | Ø4 |
| Csatlakozó hüvely anyaga: | rozsdamentes acél |
| Csatlakozó test anyaga: | rozsdamentes acél |
| Csőrögzítő hüvely anyaga: | rozsdamentes acél |
| Gyűrű anyaga: | rozsdamentes acél/PVDF |
| Hőmérséklet tartomány: | 0°C…+120°C |
| Kivitel: | menetes |
| Közeg: | sűrített levegő, víz |
| Méret: | Ø4 |
| Névleges nyomás: | 0…20 bar |
| O-gyűrű anyaga: | FKM |
| Rögzítő gyűrű anyaga: | rozsdamentes acél |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | PVDF |
| Tömítés anyaga: | FKM |
| Üzemi nyomás: | -0,9…20 bar |
