946M-8-1/4
Dugaszolható egyenes csatlakozó, belső menettel
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
946M-8-1/4
Dugaszolható egyenes csatlakozó, belső menettel

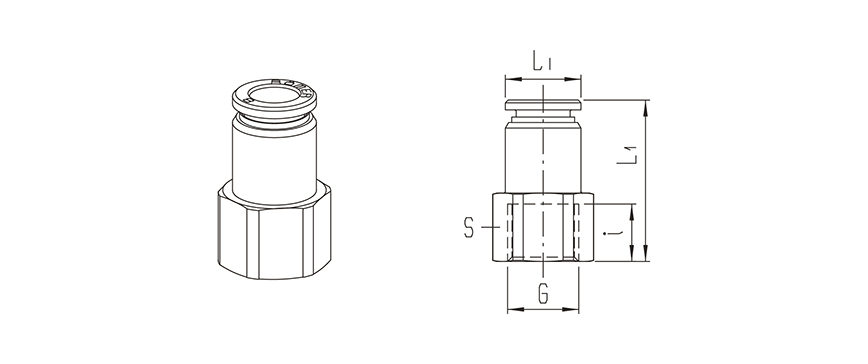

| Termékszám | Csatlakozás | Csatlakozás | Csőméret |
|---|
| Típusszám | Csőméret | Csatlakozás G | L1 | i | D1 | S |
|---|---|---|---|---|---|---|
| 946M-4-1/8 | 4 | G 1/8" | 24 | 8 | 10 | 13 |
| 946M-4-1/4 | 4 | G 1/4" | 27 | 10,5 | 10 | 17 |
| 946M-6-1/8 | 6 | G 1/8" | 25 | 8 | 12 | 13 |
| 946M-6-1/4 | 6 | G 1/4" | 27,5 | 10,5 | 12 | 17 |
| 946M-8-1/8 | 8 | G 1/8" | 27 | 8 | 14 | 14 |
| 946M-8-1/4 | 8 | G 1/4" | 29,5 | 10,5 | 14 | 17 |
| 946M-8-3/8 | 8 | G 3/8" | 30,5 | 11,5 | 14 | 19 |
| 946M-10-1/4 | 10 | G 1/4" | 32 | 10,5 | 16,5 | 17 |
| 946M-10-3/8 | 10 | G 3/8" | 33 | 11,5 | 16,5 | 19 |
| 946M-10-1/2 | 10 | G 1/2" | 36,5 | 15 | 16,5 | 24 |
| Elérhetőség: | Raktáron |
|---|---|
| Anyag: | nikkelezett réz |
| Csatlakozás: | G 1/4" |
| Csatlakozás | Csőméret: | Ø8 |
| Csatlakozó hüvely anyaga: | nikkelezett réz |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Gyűrű anyaga: | POM |
| Hőmérséklet tartomány: | -20°C…+80°C |
| Kivitel: | menetes |
| Közeg: | sűrített levegő, víz |
| Méret: | Ø8 |
| Névleges nyomás: | 0…20 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő gyűrű anyaga: | rozsdamentes acél |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | 0…20 bar |
